燈珠支架封裝led隧道爐固化工藝是將注入在支架封裝區域（包含芯片、金線/金帶焊點、熒光粉層等）的液態封裝膠（通常是環氧樹脂或硅膠），通過點膠后膠水固化隧道爐或者光電烤箱進行特定的溫度曲線和時間烘干，引發化學交聯反應，將液態轉變?yōu)槲锢砘瘜W(xué)性能優異（高透光率、高強度、耐候性、絕緣性）的固態膠體的過程。

本期江西鑫金暉智能科技有限公司，帶您走入LED燈珠制造過程中直接決定了燈珠可靠性、光效、使用壽命等關鍵性能的，LED燈珠封裝的核心環節之一——支架烘烤固化工藝，將為您深度解析支架烘烤固化的目的、流程、關鍵技術參數控制要點，助您精準把控這一關鍵工序，提升LED封裝品質與良率。

一、 LED封裝隧道爐烘烤固化支架的核心意義

1.  結構固定：通過隧道烘箱將芯片、焊線、熒光粉層等內部結構，穩固地固定在支架，消除應力集中點，防止移位或斷裂。

2.  性能強化：基于led光電烤箱等設備使封裝膠體達到設計的硬度、強度、彈性模量等物理性能，提供有效的機械保護和應力緩沖。

3.  光學保護：通過烘干設備固化后形成的高透明、致密膠層，能有效保護內部結構免受水汽、氧氣、灰塵及化學物質的侵蝕，防止光衰和黃變。

4.  熱管理優化：經過led隧道爐固化良好的膠體具有更均勻的熱傳導特性，有助于芯片產生的熱量向支架和外部環境擴散。

5.  電氣保障：封裝隧道爐能確保絕緣性能，防止短路、漏電等失效風險。

二、 LED封裝支架烘烤固化隧道烘箱工藝流程簡述

1.  入led隧道爐或光電烤箱前準備：完成注膠、預固化（部分工藝）后的燈珠支架裝載至承載治具（如料盒、料條）。

2.  入爐體內：將裝載好的支架治具平穩、連續地送入預熱好的烘箱（隧道爐或立式烘箱）入口。

3.  溫度曲線烘烤：支架在輸送鏈或軌道帶動下，依次通過隧道爐體的多個溫區，經歷預熱區 → 升溫區 → 恒溫固化區 → 降溫區。

4.  冷卻出爐：完成固化后，支架離開烘箱高溫區，在空氣或強制風冷下冷卻至安全溫度（如低于60℃）。

5.  卸料質檢：從治具上取下支架，進行初步的外觀檢查。

三、 led專用隧道爐烘烤固化的關鍵控制要素

1. led烘干設備溫度控制 (重中之重)：

- 溫度曲線設定：這是固化的靈魂。必須嚴格根據所使用封裝膠的化學性質（如環氧樹脂是熱固化，甲基硅膠是鉑金催化加成固化）和固化條件推薦（通常由膠水供應商提供）來設定。

- 預熱區：緩慢升溫，減少溶劑揮發或氣泡產生的沖擊力。

- 恒溫區：維持特定的峰值溫度（如環氧樹脂常見130-150℃，硅膠常見120-180℃），并保持足夠時間使膠體內部充分發生交聯反應，達到最佳性能。溫度過高或過低、恒溫時間不足都會導致固化不足（發粘、強度低、易黃變）或過固化（脆化、開裂、黃變加速）。

- 降溫區：控制降溫速率（通常較緩慢），減少因熱脹冷縮不均導致的內應力、膠體開裂或脫層風險。

- 溫區均勻性：每個溫區內部溫差（橫向和縱向）必須嚴格控制（如±2-5℃以內），確保同一批支架接受的熱處理一致。

- 溫度穩定性：設備溫度控制的長期穩定性至關重要。

2. 時間管理：

- 各溫區停留時間：受鏈速控制，與溫度曲線配合。尤其是恒溫時間**必須足夠長，確保膠體核心部分也能完全固化（通過DSC曲線確定Tg點/玻璃化轉變溫度是檢測手段之一）。

- 總固化周期：需要平衡效率與質量。

3. 環境控制：

- 潔凈度：烘箱內部需保持清潔，避免灰塵顆粒落入未完全固化的膠體中造成外觀不良。

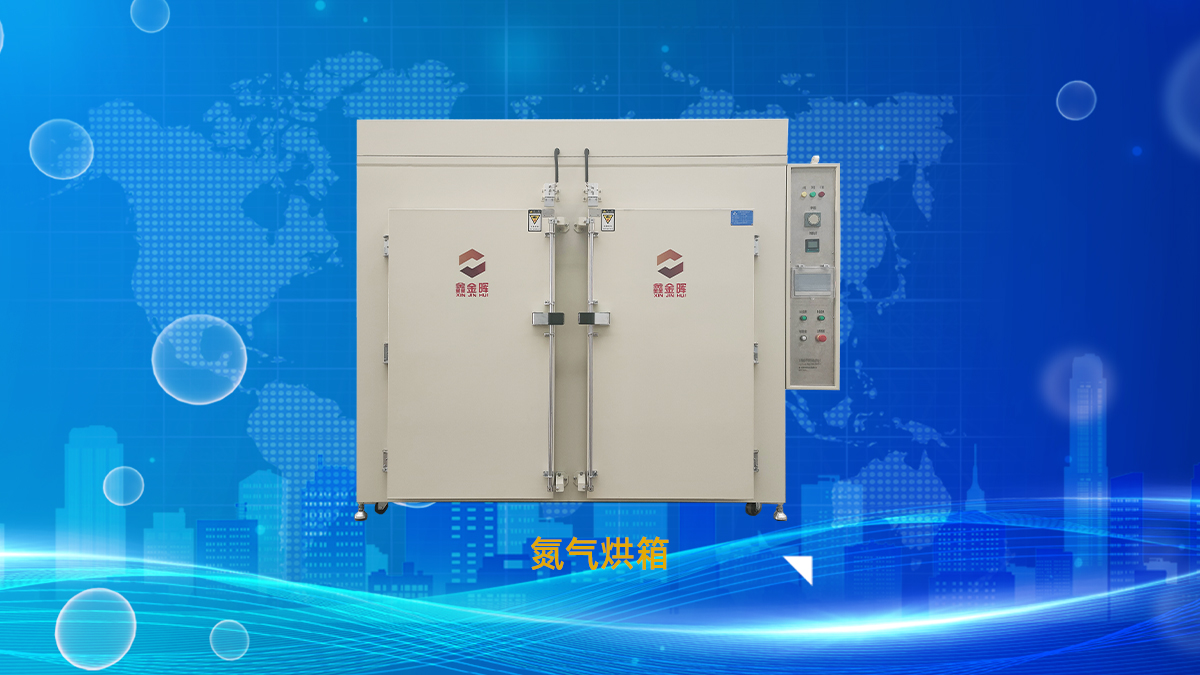

- 氣氛控制：部分高性能封裝或防黃變要求高的場合，可能需要惰性氣體（如氮氣N?）保護，防止氧氣在高溫下加速膠體氧化變色。

通風：良好排風，排出固化過程中可能產生的微量揮發分。

四、 led封裝隧道爐烤箱設備選擇與操作要點

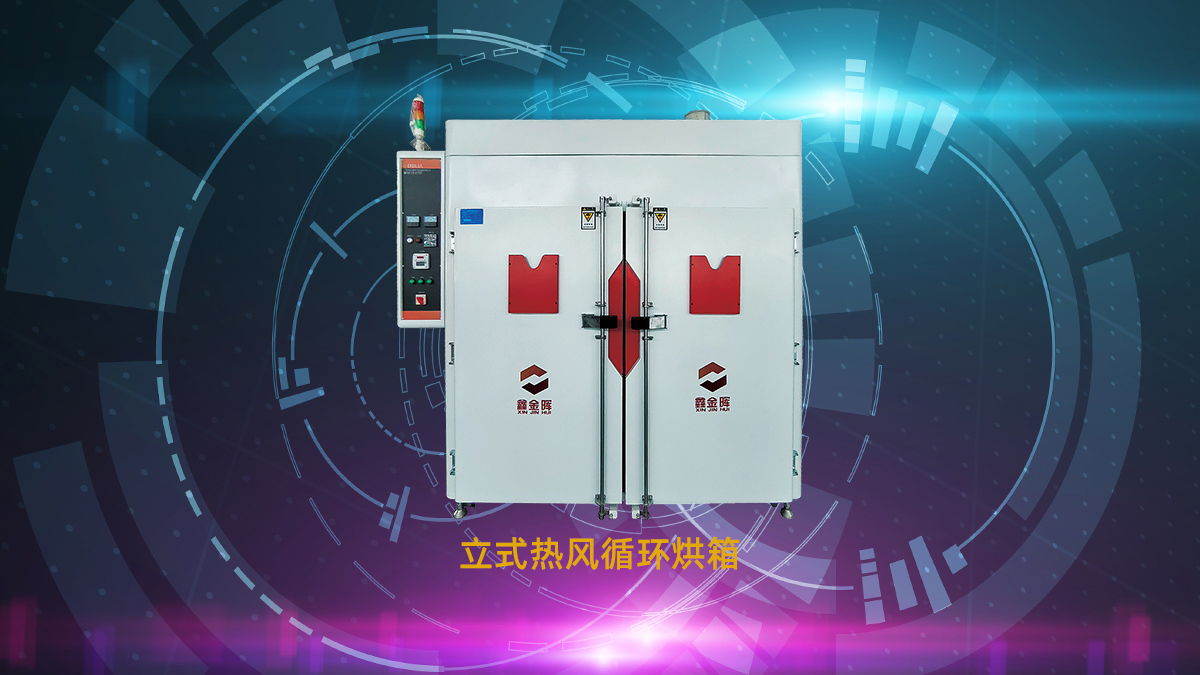

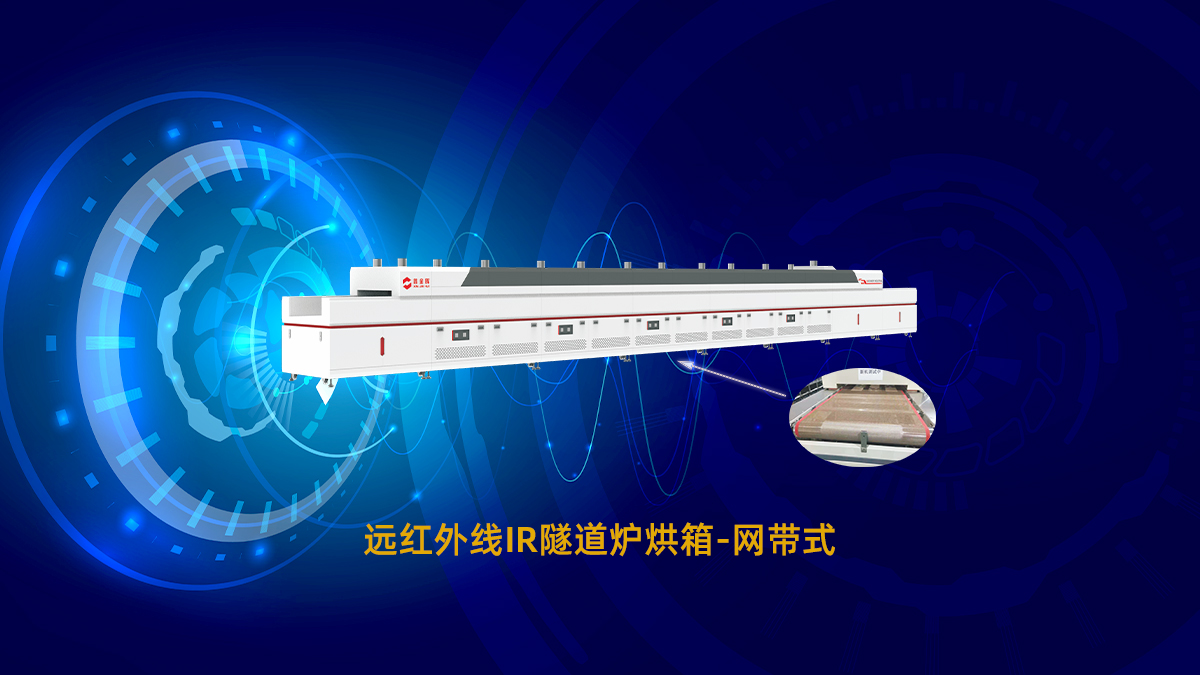

設備類型：一般采用led封裝隧道爐（連續式） 或立式光電烤箱（批次式）。隧道爐效率高，適用于大批量生產；烘箱適用于小批量或試驗。

加熱方式：熱風循環加熱為主流，確保溫度均勻性。

輸送裝置：鏈速穩定可調，行走平穩。

控溫系統：高精度PID溫控系統，實時顯示并記錄各溫區實際溫度及鏈速。

操作要點：

- 嚴格按膠水供應商推薦的固化曲線設置參數。

- 設備使用前確認溫度校準準確。

- 合理放置支架治具，確保受熱均勻。

- 定期清潔和維護烘箱，更換過濾網（如有）。

- 記錄完整的固化參數（時間、溫度、鏈速等），便于追溯。

LED支架烘烤固化是LED燈珠封裝制程中承上啟下的關鍵工序。深入理解固化反應原理，精確控制溫度、時間、環境等參數，選用穩定可靠的烘烤設備，并關注操作細節與過程監控，是保障LED燈珠封裝質量穩定、提升良率、增強產品可靠性與使用壽命的核心所在。忽視烘烤固化環節的精準控制，將可能導致整個封裝工作的前功盡棄；江西鑫金暉作為深耕LED封裝技術多年的 [工業隧道爐十大品牌]，我們始終致力于提供專業的封裝解決方案和完善的技術支持，幫助客戶攻克工藝難題，成就更高品質的LED光源。
