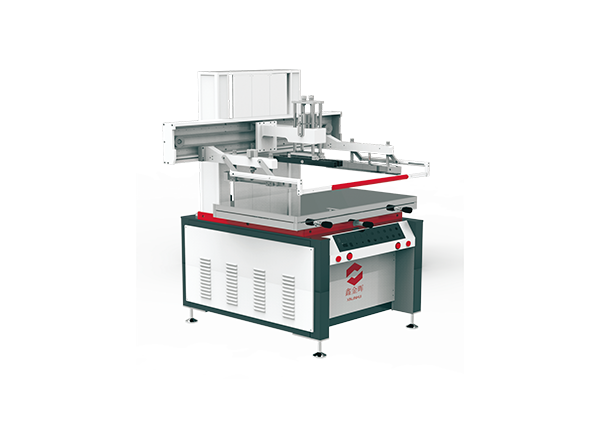

半自動阻焊絲印機適用于各種單面線路、液態綠油、濕膜、冷光片(EL)柔性線路板、PVC、PET、電子產品等精密平面絲網印刷。
半自動阻焊絲印機適用于各種單面線路、液態綠油、濕膜、冷光片(EL)柔性線路板、PVC、PET、電子產品等精密平面絲網印刷。
1、PLC程序控制電路。
2、立式結構,網版垂直上下升降,印刷頭左右動作。
3、印刷和網版升降采用獨立驅動源,動作協調、速度穩定可調。
4、變頻系統驅動印刷刀架,光電眼控制行程,獨立調校。
5、臺灣產升降連體變頻剎車電機驅動網版上下升降,動作平穩。
6、整體精磨高強硬度平臺,均布吸氣孔。
7、印刷平臺水平和垂直方向配附精密微調手柄,90度位移裝置,具雙刮印/雙離版功能。
8、設有手動/半自動/全自動三種印刷模式,自動印刷間接時間數字控制(1~9秒)。
9、獨立設計的機頭升降裝置,刮墨刀/回墨刀、網版裝卸和網版清洗方便。
10、左右網夾臂安裝版距調節裝置,調整方便。
11、刮印和回墨的角度可調節,氣動自動同步離網裝置。
12、印刷架底座、升降滑套、印刷橫梁、雙立柱等為鑄造件。
13、整機配有安全防護裝置(機頭上下導軌升降處裝有安全保險裝置),與安全規章一致以保證工人操作的安全。
最大印刷面積 (Y*X): | 720mm*1260mm | 最小印刷面積 (Y*X): | 550mm*500mm |
最大網板尺寸(Y*X): | 1400mm*1700mm | 最小網板尺寸(Y*X): | 1100mm*1200mm |
印刷板件厚度: | 0.8mm~3mm | 機械性產能: | 3~5 PNL/min |
工作臺面尺寸 (Y*X): | 1150mm*1050mm | 設備功率: | 380V 50Hz 5KW |
