研發智造
以突破性技術引領客戶效益與體驗變革
二十多年國內十大隧道爐廠家·PCB塞孔絲印機十大品牌

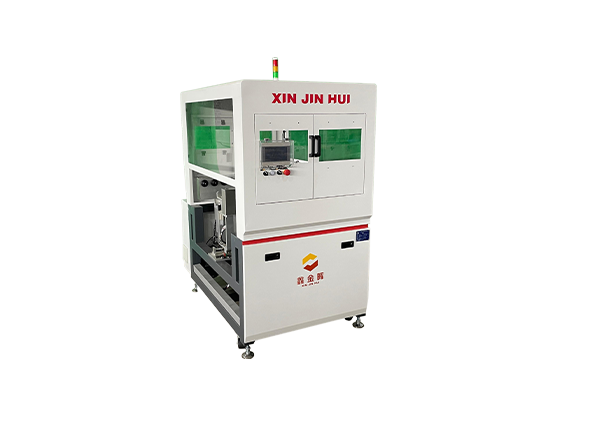

pcb線路板180°全自動翻板機,整機由輸送+輸送升降+翻面部分組成,氣動手抓鋏緊PCB外側邊部后配合步進電機驅動PCB板原位置旋轉180度。
pcb線路板180°全自動翻板機,整機由輸送+輸送升降+翻面部分組成,氣動手抓鋏緊PCB外側邊部后配合步進電機驅動PCB板原位置旋轉180度。
一、輸送升降
輸送升降采用伺服電機+精密減速機驅動輸送架升降。
二、輸送段
采用步進電機+滾輪快速移動。
三、控制系統
1. 所有傳動系統皆以「參數化」、「手動調整」為考量,配備頂級化,以減少裝設時間、便利操作、提升產能,并可防錯防呆、耐長時操作,達到作業數據化、標準化、安全化之最高要求,各部傳動系統詳述如下:
伺服控制 輸送升降。
步進控制 輸送、翻轉、開合。
氣缸控制 張緊裝置。
2. 采用高階可程控器(PLC)連鎖上述各部數控傳動/控制系統,預留有數組輸出入接點,以便與前后段銜接設備作同步整合。操作界面采用開關面板+彩色觸控面板人機界面,提供實時操作之便利及多種參數設定、顯示之細膩控制。
四、安全防護系統
配備其他安全防護:偵錯連鎖回路、錯誤指示、單鍵自動復歸防呆回路,前后增強安全光柵、急停。
最大翻板尺寸 (Y*X) | 650mm*730mm | 最大翻板尺寸 (Y*X) | 350mm*350mm |
基板厚度: | 0.8mm~3mm(硬質板材) | 設備動線方向: | 左進右出/右進左出 |
工作氣壓: | 6?8kg/cm2 | 耗氣量: | 5L/cycle. |
適用電源: | 3∮,380V,50Hz | 耗電量: | 1.5KW |
